Beschreibung

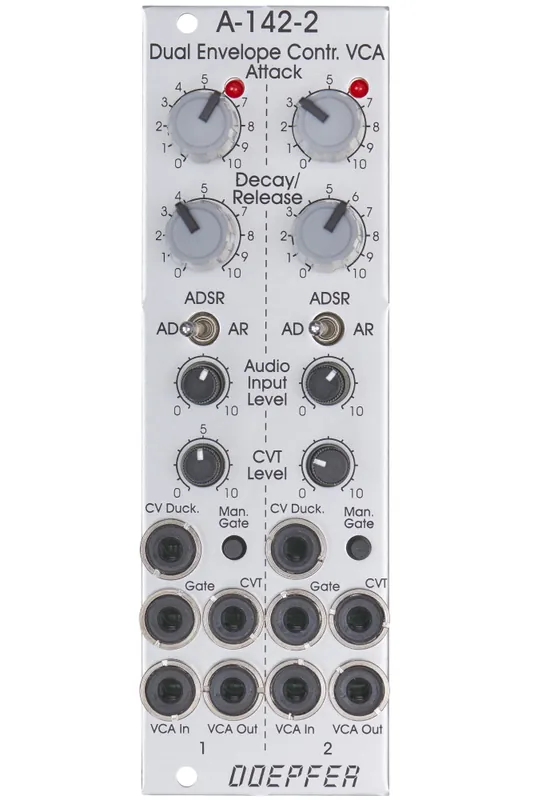

Doepfer A-142-2 Dual Envelop Controlled VCA
Das Modul A-142-2 beinhaltet zwei Hüllkurven-gesteuerte VCAs hinter einer Frontplatte mit nur 8 TE Breite.
Mit Hilfe von internen Steckbrücken (Jumpern) kann für jede Einheit festgelegt werden, welche(r) der Parameter über den CVT-Eingang gesteuert werden sollen (z.B. nur D oder nur A doer A+D oder A+D+R) und in welcher Richtung die Steuerung erfolgt, d.h. ob eine ansteigende Steuerspannung die Zeit erhöht oder verringert. Mit Hilfe einer weiteren Steckbrücke wird festgelegt, ob das Gate-Signal der Busplatine zum Ansteuern der betreffenden Hüllkurve verwendet werden soll (getrennt für jeden Hüllkurven-Generator wählbar).
Die Ausgangsspannung der Hüllkurven beträgt 0 – 10V. Spezifikationen zu den Zeiten folgen in Kürze.
Anwendung: In nahezu jedem Patch sind Kombinationen aus Hüllkurve und VCA in Verbindung mit einer Klangquelle sinnvoll, insbesondere für perkussive Klänge.
