Beschreibung

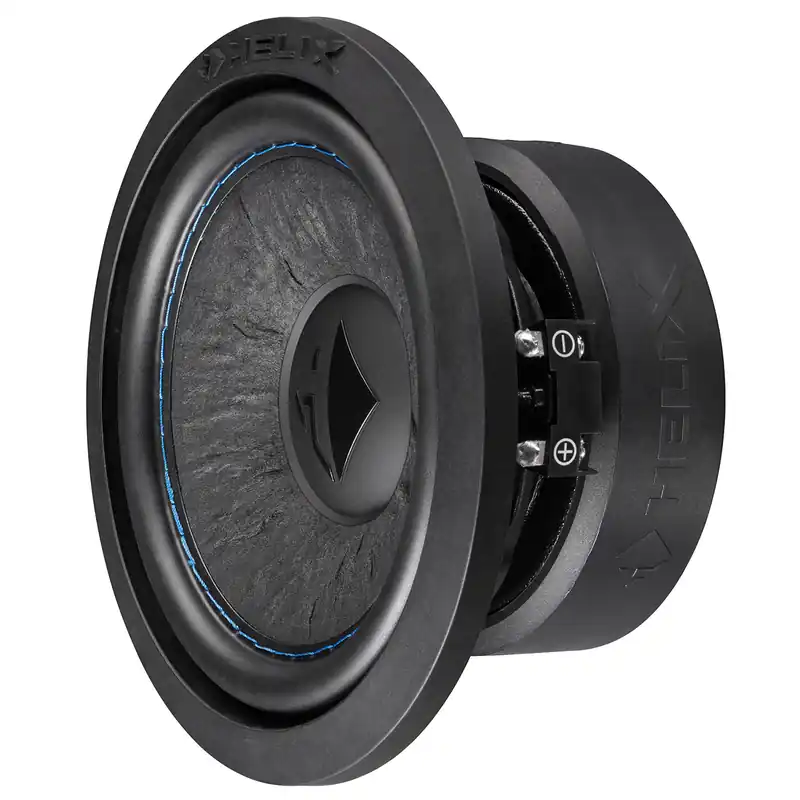

Helix IK W6 DVC2
16,5cm Subwoofer 2 x 2 Ohm, 150 WRMS
Satter Tiefbass aus kompakten Abmessungen
Die Chassis der IK-Subwoofer Serie ermöglichen den Einsatz in sehr kompakten Gehäusen in denen sie mit außergewöhnlicher Bassperformance grandios aufspielen. Besonders wenn es darum geht, den vorhandenen Platz im Fahrzeug durch eine individuelle Subwoofer-Gehäuseform optimal auszunutzen eröffnen diese Woofer völlig neue Möglichkeiten, ohne dafür akustischen Kompromisse eingehen zu müssen.
Clever bis ins Detail
Die extrem harte Membran aus handgeschöpften Papierfasern in Verbindung mit dem hochbelastbaren Antriebssystem setzt nicht nur Verstärkerleistung lässig und ohne Kompressionseffekte in mächtigen Schalldruck um, sondern punktet klanglich genauso bei subtilen Beats.
All inclusive für den Selbermacher
Für optimale Bass-Performance bei DIY-Einbauten findet man in unserem technischen Datenblatt Empfehlungen für geschlossene und Bassreflex-Gehäuse mit sämtlichen Parametern wie Nettovolumen, Tunnelabstimmfrequenz sowie DSP-Einstellungen.
Ein solides Schutzgitter sowie ein Abdeckring sind selbstredend im Lieferumfang enthalten.
Features
- 2 x 2 Ohm Doppelschwingspule für flexible Systemkonfigurationen
- Kraftvolles Magnetsystem für kompakte Bassreflex-Gehäuse optimiert
- Enorm verwindungssteife, handgeschöpfgte Papiermembran
- Doppelte Belüftung der Schwingspule für minimale Kompressionseffekte und hohe Belastbarkeit
- Langhubige Gummisicke für höchste mechanische Belastbarkeit
- Vergoldete Anschlussterminals für maximale Leitfähigkeit
- Robuste Magnetabdeckung mit HELIX-Schriftzug zum Schutz des Magneten
- Gitter und Abdeckring im Lieferumfang enthalten
Technische Daten
| IK W6-DVC22 x 2 Ohm | ||
| Belastbarkeit RMS / Max. | P | 150 / 300 Watt |
| Impedanz | Z | 2 x 2 |
| Gleichstromwiderstand | Re | 2 x 2,0 |
| Resonanzfrequenz | Fs | 50 Hz |
| Mechanische Güte | Qms | 3,92 |
| Elektrische Güte | Qes | 0,32 |
| Gesamtgüte | Qts | 0,30 |
| Nachgiebigkeit | Cms | 261 m/N |
| Äquivalentvolumen | Vas | 5,3 L |
| Kraftfaktor | B*I | 12,3 Tm |
| Wirkungsgrad | SPL | 89,0 dB @ 2,83V / 1m 86,0 dB @ 1W / 1m |
| Membranfläche | Sd | 123 cm² |
| Bewegte Masse | Mms | 37 g |
| Membranmaterial | Handgeschöpfte Papiermembran | |
| Mechanischer Widerstand | Rms | 3,04 kg/s |
| Schwingspulendurchmesser | ø | 37 mm |
| Schwingspulenwickelbreite | 18 mm | |
| Max. linearer Membranhub | Xmax | +/- 6,0 mm |
| Außendurchmesser | ø | 164,2 mm |
| Einbaudurchmesser | ø | 132,5 mm |
| Einbautiefe | 74,3 mm | |
| Gehäuseempfehlung | ||
| Bassreflex-Gehäuse | ||
| Nettovolumen | 7 L | |
| Reflex-Kanaldurchmesser | ø | 50 mm |
| Reflex-Kanalfläche | 20 cm² | |
| Reflex-Kanallänge | 34 cm gewinkelt | |
| Tunnelabstimmungsfrequenz | Fb | 45 Hz |
| Untere Grenzfrequenz (-3dB) | 43 Hz | |
| Empfohlene DSP-Einstellungen | Empfohlenes „Self-Define“ Hochpassfilter mit 45 Hz Grenzfreqenz und Q = 1,2; Zusätzliches EQ-Filter 80 Hz / Q = 1,0 / +1,0 dB |
Lieferumfang
1 x Subwoofer HELIX IK W6-DVC2
1 x Gitter
1 x Abdeckring
1 x Datenblatt
