Beschreibung

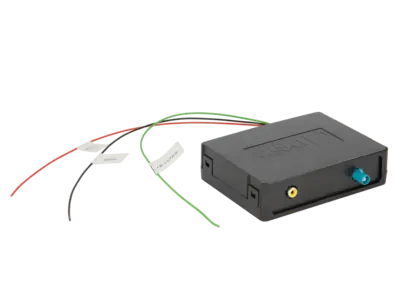

Rückfahrkamera Interface Fiat 2021-2023
Rückfahrkamera Adapter werden zur Erhaltung der OEM Rückfahrkamera benötigt.
Diese ermöglichen den Anschluss einer werksseitig vorgerüsteten Kamera an ein Nachrüstgerät mit Kameraeingang.
Je nach Fahrzeug und Ausstattung stellt der Adapter das Videosignal Cinch, eine Spannungsversorgung +6V/Masse für die OEM Kamera und das +12V Rückfahrsignal zur Verfügung oder dieses muss an geeigneter Stelle im Fahrzeug angeschlossen werden.
Fahrzeuge mit einem 360° Kamerasystem oder Systeme mit beweglichen Abstandslinien können unter Umständen nicht kompatibel sein.
Vor der Installation ist die richtige Belegung des Adapters mit dem OEM Anschluss zu prüfen.
Viele Nachrüstgeräte müssen im Menü auf die Kamerafunktion eingestellt werden.
Kamerasignal:
Dipschalterstellung spannungsfrei anpassen
LED:
rot: Interface in Betrieb
grün: Rückfahrsignal aktiviert
blau: Kamerasignal Kameratyp gültig
Für folgende Fahrzeuge:
Fiat Ducato (ZAF 250) 11/2021 – 2023
