Beschreibung
Soundsystem V2 für VW Crafter 2 / MAN TGE (Facelift ab 2024, Standard-Soundsystem)
Das komplette Soundsystem für das maximale Ergebnis
Die V2 ist unsere klare Empfehlung, wenn du beim VW Crafter 2 oder MAN TGE das komplette Potenzial ausschöpfen möchtest. Die OPTION DSP-4 liefert deutlich mehr Leistung und bearbeitet das Musiksignal gezielt mit Equalizing, Laufzeitkorrektur und passender Frequenzaufteilung. Die belastbareren Frontlautsprecher können diese zusätzliche Leistung besser nutzen und spielen auch bei höherem Pegel sauber, klar und kontrolliert.
Im Tiefmittelton sorgen die neuen Lautsprecher für mehr Dynamik und einen knackigeren Klang. Die Hochtöner bringen mehr Klarheit, Auflösung und eine sauber aufgebaute Bühne. Gleichzeitig übernimmt der ROCK-3 den tiefen Bassbereich, in dem die Frontlautsprecher durch das DSP-Setup bewusst entlastet werden. Der 20 cm Bandpass-Subwoofer sitzt versteckt rechts unter der Doppelsitzbank und sorgt trotz seiner kompakten Bauform für kräftigen und voluminösen Tiefbass.
Die umfangreiche Dämmung der vorderen Türen reduziert mitschwingende Bleche, Resonanzen und Vibrationen und schafft eine deutlich stabilere Arbeitsumgebung für die Lautsprecher. Dadurch wird besonders der Tiefmittelton kontrollierter und impulsiver. Zusammen spielen DSP Endstufe, Subwoofer, Lautsprecher und Türdämmung als abgestimmtes Gesamtsystem mit kräftigem Bass, klaren Mitten, sauberem Hochton und einer deutlich besseren Bühne.
Das passende Soundprofil wurde von uns bereits im Fahrzeug eingemessen und auf der OPTION DSP-4 gespeichert. Für die V2 wird Setup 2 verwendet, das speziell auf die OPTION Frontlautsprecher abgestimmt ist. Die DSP Endstufe schaltet sich automatisch zusammen mit dem Autoradio ein und wieder aus.
Der Anschluss der DSP Endstufe erfolgt über den fahrzeugspezifischen Plug & Play Kabelbaum am Power Quadlock. Darüber werden Stromversorgung, Signalabgriff und Subwooferanschluss realisiert. Eine separate Stromleitung bis zur Batterie ist nicht erforderlich. Auch die Austauschlautsprecher werden an den vorhandenen Anschlüssen eingebautohne Originalkabel zu schneiden oder zu löten.
Wichtig vor dem Kauf
- Fahrzeug: VW Crafter 2 / MAN TGE
- Baujahr / Baureihe: Faceliftmodelle ab 2024
- Soundsystem: Standard-Soundsystem
- Ausführung: Dieses V2 Soundsystem ist für die Faceliftmodelle vorgesehen. Für die Vor-Faceliftmodelle wird eine andere DSP-/Kabelbaum-Ausführung benötigt. Passende Systeme findest du in der Fahrzeugübersicht für den VW Crafter 2 Vor-Facelift bzw. in der Fahrzeugübersicht für den MAN TGE Vor-Facelift.
Einbauvideo
Einbauschritte im VW Crafter 2 / MAN TGE
- Handschuhfach öffnen, die Verriegelungen links und rechts zur Seite schieben und das Handschuhfach weiter herausziehen.
- Die Befestigungsschrauben der Radioeinheit lösen und die Einheit zusammen mit dem Kunststoffhalter herausziehen.
- Power Quadlock entriegeln, die weiteren Fakra-Stecker lösen und die Radioeinheit herausnehmen.
- Den Lautsprecherblock aus dem originalen Power Quadlock lösen und in das passend codierte Gegenstück des Plug & Play Kabelbaums einsetzen. Auf die korrekte Codierung und Verriegelung achten.
- Beim Anschluss der Stromversorgung werden Plus und Masse am Power Quadlock ausgepinnt und in den fahrzeugspezifischen Adapter eingesetzt. Das passende G150 Entpinnwerkzeug ist enthalten.
- Plus und Masse müssen dabei nacheinander bearbeitet werden und dürfen sich beim Umpinnen nicht berühren.
- Die Verriegelungsnasen der ausgepinnten Kontakte bei Bedarf vorsichtig wieder aufrichten und die Kontakte passend in den Anschlussadapter einsetzen.
- Das rotbraune Pluskabel passend zur roten Leitung und den blaubraunen Masseanschluss passend zur schwarzen Leitung des Adapters einsetzen.
- OPTION DSP-4 anschließen und Kabelbaum sowie Subwooferkabel so in Richtung Beifahrerfußraum verlegen, dass die Radioeinheit anschließend wieder ungehindert eingesetzt werden kann.
- ROCK-3 rechts unter der Doppelsitzbank positionieren, mit dem Subwooferkabel verbinden und mit dem enthaltenen Klett-breit fixieren.
- Für den Hochtönertausch das untere Kunststoffteil an der A-Säule mit dem Entriegelungshebel lösen und anschließend die Griffverkleidung ausclipsen.
- Die beiden T30-Schrauben des Griffs entfernen. A-Säulenverkleidung aus den drei Clips lösen und anschließend nach oben aus den Metallverankerungen ziehen.
- Originalen Hochtöner abstecken und ausclipsen. Neuen Hochtöner einsetzen und mit dem vorhandenen Stecker anschließen.
- Die gelbe Kabelschlaufe am Hochtöner zunächst geschlossen lassen. Nur für einen bewusst zurückhaltenderen Hochton kann sie durchtrennt werden; der Hochton wird dadurch um 3 dB abgesenkt.
- Für den Tiefmitteltöner die obere Kunststoffabdeckung der Türverkleidung lösen und die darunterliegenden zwei T30-Schrauben entfernen.
- Die weitere T20-Schraube sowie die beiden T20-Schrauben im unteren Bereich unter dem Warndreieck lösen.
- Türverkleidung ringsum ausclipsen und anschließend nach oben abnehmen. Entriegelung und die beiden Stecker der Module lösen.
- Die vier originalen Nieten des Tieftöners ausbohren, Lautsprecher abstecken und die verbliebenen Nietreste vollständig entfernen.
- Wasserschutzmatte entfernen und das Außenblech vor der Dämmung fett- und staubfrei reinigen.
- Das Außenblech mit Alubutyl dämmen.
- Die große Öffnung mit passend zugeschnittenem Noiseflex Vibra Light verschließen und zusätzlich mit Dämmmaterial stabilisieren. Clip- und Schraubpositionen dabei freilassen.
- Neuen Tiefmitteltöner mit den beiliegenden Nieten befestigen und am vorhandenen Anschluss anstecken.
- Die Rückseite der Türverkleidung an den großen Flächen mit Alubutyl bearbeiten. Schraublöcher und Clippositionen aussparen und das Material sauber in die vorhandenen Strukturen drücken.
- Anschließend Dämmschaum über die vorgesehenen Flächen der Türverkleidung aufbringen, um zusätzliche Vibrationen und Kontaktgeräusche zu reduzieren.
- Türverkleidung wieder vollständig montieren und den Ablauf auf der zweiten Fahrzeugseite wiederholen.
- Für die V2 das fahrzeugspezifisch eingemessene Setup 2 für die OPTION Frontlautsprecher verwenden.
- Radioeinheit, Handschuhfach und alle demontierten Verkleidungen wieder montieren und das komplette System prüfen.
- Für die komplette V2 solltest du insgesamt etwa 4 Stunden Einbauzeit einplanen.
Support
Mit Hilfe unserer YouTube Videos kannst du den Einbau eigenständig und entspannt durchführen.
Solltest du Probleme beim Einbau oder mit dem Produkt haben, so kannst du dich gerne an unseren Kundenservice per Mail oder Telefon wenden.

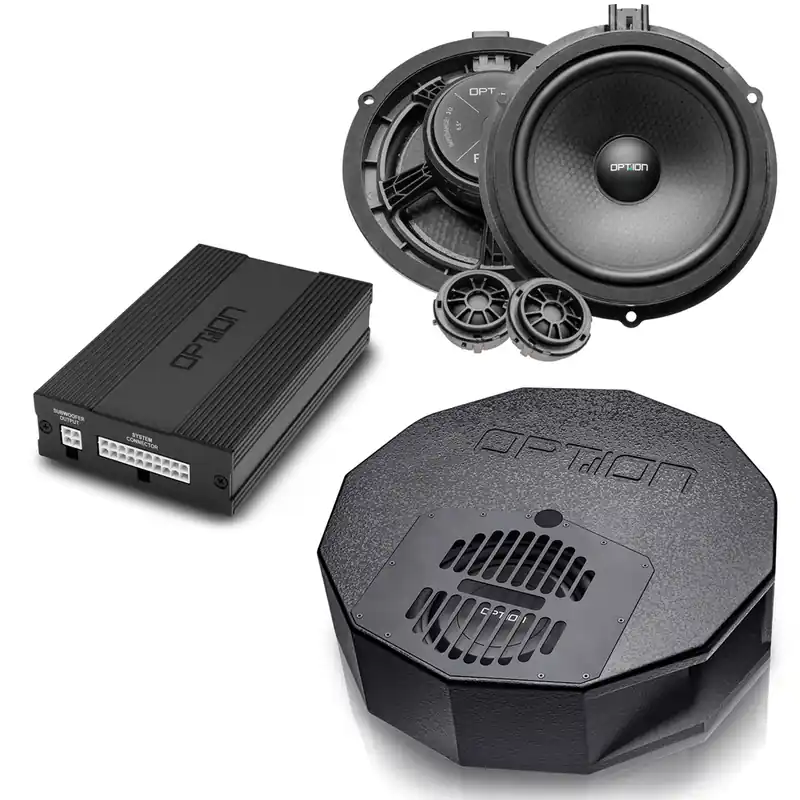

Lieferumfang
1 × OPTION DSP-4
- 1 × Montagebleche und Schrauben
- 1 × fahrzeugspezifischer Kabelbaum inkl. Stromversorgung, Signalabgriff und Subwooferkabel Plug & Play (051.011-3)
1 × OPTION ROCK-3 20 cm Bandpass-Subwoofer Passiv
- 1 × Klett-breit zur Fixierung des Subwoofers
1 × Lautsprechersystem Front
- 2 × 16,5 cm Tieftöner
- 2 × 25 mm Seidenkalotten Hochtöner
- 1 Set Nieten
1 × Türdämmung Front
- 8 × OPTION Alubutyl-Dämmmatten
- 3 × OPTION Dämmschaum
- 2 × Noiseflex Vibra Light Matte
- 1 × Bitumenband, 1 Meter
1 × Werkzeugpaket
- 1 × OPTION Torx-Set, 6-teilig
- 1 × Entriegelungshebel-Set
- 1 × G150 Entpinnwerkzeug
Technische Daten
OPTION DSP-4
- Verstärkerkanäle: 4
- Leistung Kanal A/B: 2 × 60 Watt RMS an 4 Ohm
- Leistung Kanal C/D: 2 × 85 Watt an 4 Ohm
- Leistung Kanal C/D: 2 × 140 Watt an 2 Ohm
- Verstärkertechnologie: Class GD
- Integrierter DSP
- Hochpegel-Lautsprechereingänge: 4
- Highlevel-Eingangsimpedanz: 9 bis 33 Ohm
- OEM-Integration: ADEP.3-Schaltkreis
- Frequenzbereich: 15 Hz bis 22.000 Hz
- Betriebsspannung: 10,5 bis 18 Volt
- Start-Stop-fähig: ja, kurzzeitig funktionsfähig bis 6 Volt
- Automatische Ein- und Ausschaltung zusammen mit dem Autoradio
- Abmessungen: 11,2 × 4,1 × 13 cm
OPTION ROCK-3
- Typ: 20 cm Bandpass-Subwoofer, passiv
- Belastbarkeit: 130 Watt RMS
- Impedanz: 2 × 4 Ohm
- Gehäuse: Bandpass-Konstruktion
Frontlautsprecher
- Durchmesser: 16,5 cm
- System: 2-Wege Komponentensystem
- Leistung: 70 Watt RMS
- Impedanz: 3 Ohm
- Wirkungsgrad: 91 dB
- Hochtöner: 25 mm Seidenkalotte
- Hochtonabsenkung: 3 dB über gelbe Kabelschlaufe
- Montage: Plug & Play inkl. Befestigungsnieten
Weitere VW Crafter 2 / MAN TGE Soundsysteme
Die V2 ist die umfangreichste Soundsystem-Lösung für den VW Crafter 2 / MAN TGE Facelift mit Standard-Soundsystem. Sie kombiniert DSP Endstufe, Subwoofer, Frontlautsprecher und Türdämmung zu einem vollständig abgestimmten System.
In der jeweiligen Fahrzeugübersicht findest du zusätzlich alle passenden Einzelkomponenten und weiteren Ausbaustufen für dein Fahrzeug.
