Beschreibung

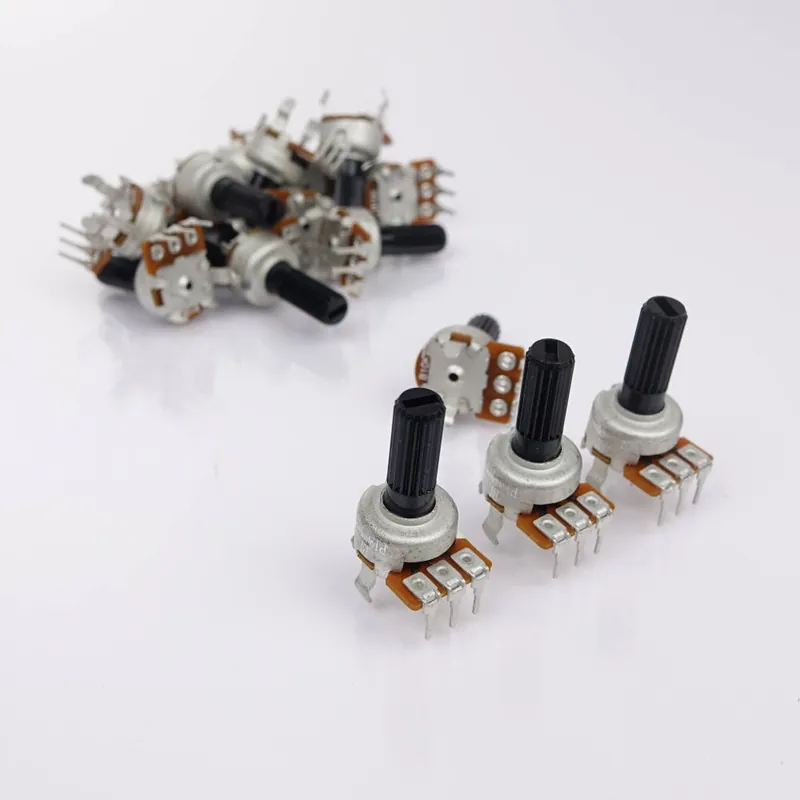

Set Quasimidi Polymorph Dreh-Potentiometer Set Kunststoffachse
Nicht für Voluem geeignet
Das Set besteht aus 43 Potetniometern.
Elektrische Kennzahlen:
Der Nenn-Widerstand beträgt 10 kOhm, der Widerstandsverlauf ist linear. Der Potentiometer ist für eine Leistung von 0,05 Watt ausgelegt.
Technische Beschreibung:
Das Gehäuse ist 12 mm breit, die Gesamtlänge beträgt 25,5 mm. Von dieser Gesamtlänge ist das Gehäuse 9 mm lang. Die Achse hat einen Durchmesser von 6 mm und ist aus Kunststoff gefertigt. Sie ist auf 7 mm Länge gerändelt und am Kopf mit Eckenrundung versehen.
Die drei Lötbeine, sind einzeln 0,6 mm breit und sind in einer Reihe a 3 Lötbeine angeordnet. Das Raster beträgt 2,5 mm.
Die im hinteren Bereich angebrachten Metall-Steckhalterungen werden durch Endrücken in die Leiterplatten (Snap in-Montage) befestigt. Der Abstand zwischen den beiden Snap in-Halterungen beträgt 12,2 mm. Sie rasten bei der Montage in der Platine ein und fixieren den Potentiometer mechanisch.
Praktischer Hinweis:
Der Potenziometer ist fest auf einer Platine eingelötet. Für das Austauschen des Potentiometers ist handwerkliches Geschick und Erfahrung im Löten erforderlich.
| Artikelzustand: | neu |
|---|---|
| Lebensdauer: | 15.000 cycles |
| Marke: | Für Quasimidi |
| Produktgruppe: | Potentiometer |
| Widerstand: | 10 KOhm |
