Beschreibung

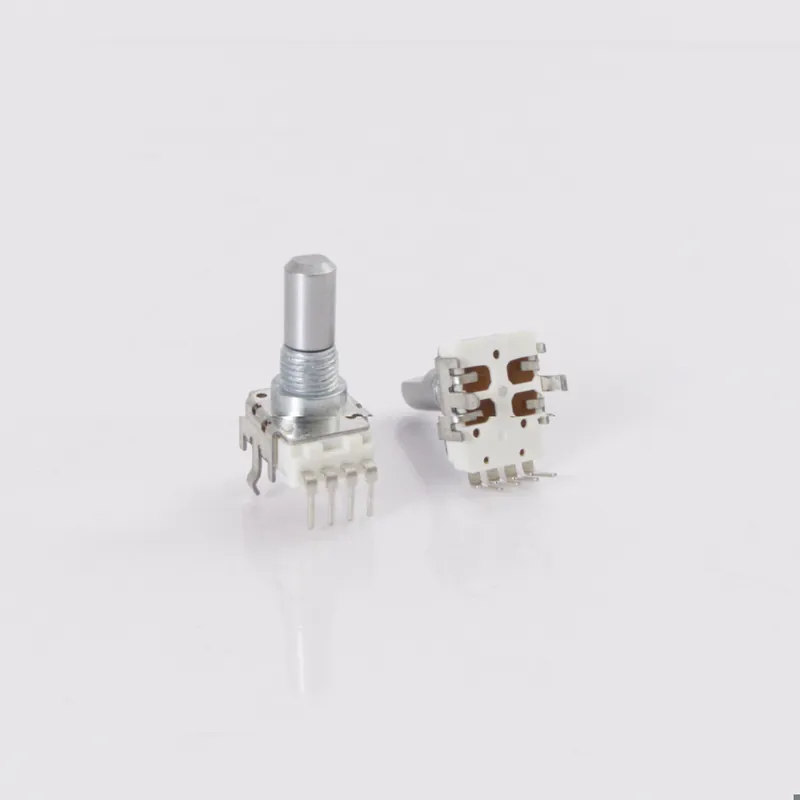

1 Stk. Yamaha Montage Scene Rotary Potentiometer
passend für
- Yamaha Montage 6
- Yamaha Montage 7
- Yamaha Montage 8
- Yamaha YC73
- Yamaha YC88
Elektrische Kennzahlen:
Der Stereo-Nenn-Widerstand beträgt 5 kOhm, der Widerstandsverlauf ist linear. Der Potentiometer ist für eine Leistung von 0,05 Watt ausgelegt.
Technische Beschreibung:
Das Gehäuse ist 10 mm breit, die Gesamtlänge beträgt 26,5 mm. Von dieser Gesamtlänge ist das Gehäuse 9 mm lang. Daran schließt sich das Gewinde mit 5 mm an aus dem nun die Achse mit einer Länge von 12,5 mm heraussteht. Die Achse hat einen Durchmesser von 6 mm und ist aus Metall gefertigt. Sie ist auf 7 mm Länge abgeflacht und am Kopf mit Eckenrundung versehen. Das die Achse umschließende Gewinde hat das Schraubenmaß M9 x 0,75 mm.
Die drei Lötbeine, sind einzeln 0,6 mm breit und sind in einer Reihen a 3 Lötbeine angeordnet. Das Raster beträgt 2,5 mm.
Die im hinteren Bereich angebrachten Metall-Steckhalterungen werden durch Endrücken in die Leiterplatten (Snap in-Montage) befestigt. Der Abstand zwischen den beiden Snap in-Halterungen beträgt 10,5 mm. Sie rasten bei der Montage in der Platine ein und fixieren den Potentiometer mechanisch.
Praktischer Hinweis:
Der Potenziometer ist fest auf einer Platine eingelötet. Für das Austauschen des Potentiometers ist handwerkliches Geschick und Erfahrung im Löten erforderlich.
| Artikelzustand: | neu |
|---|---|
| Herstellernummer: | ZR559200 |
| Lebensdauer: | 15.000 cycles |
| Marke: | Yamaha |
| Produktgruppe: | Potentiometer |
| Serie: | Montage |
| Widerstand: | 5 kOhm |
